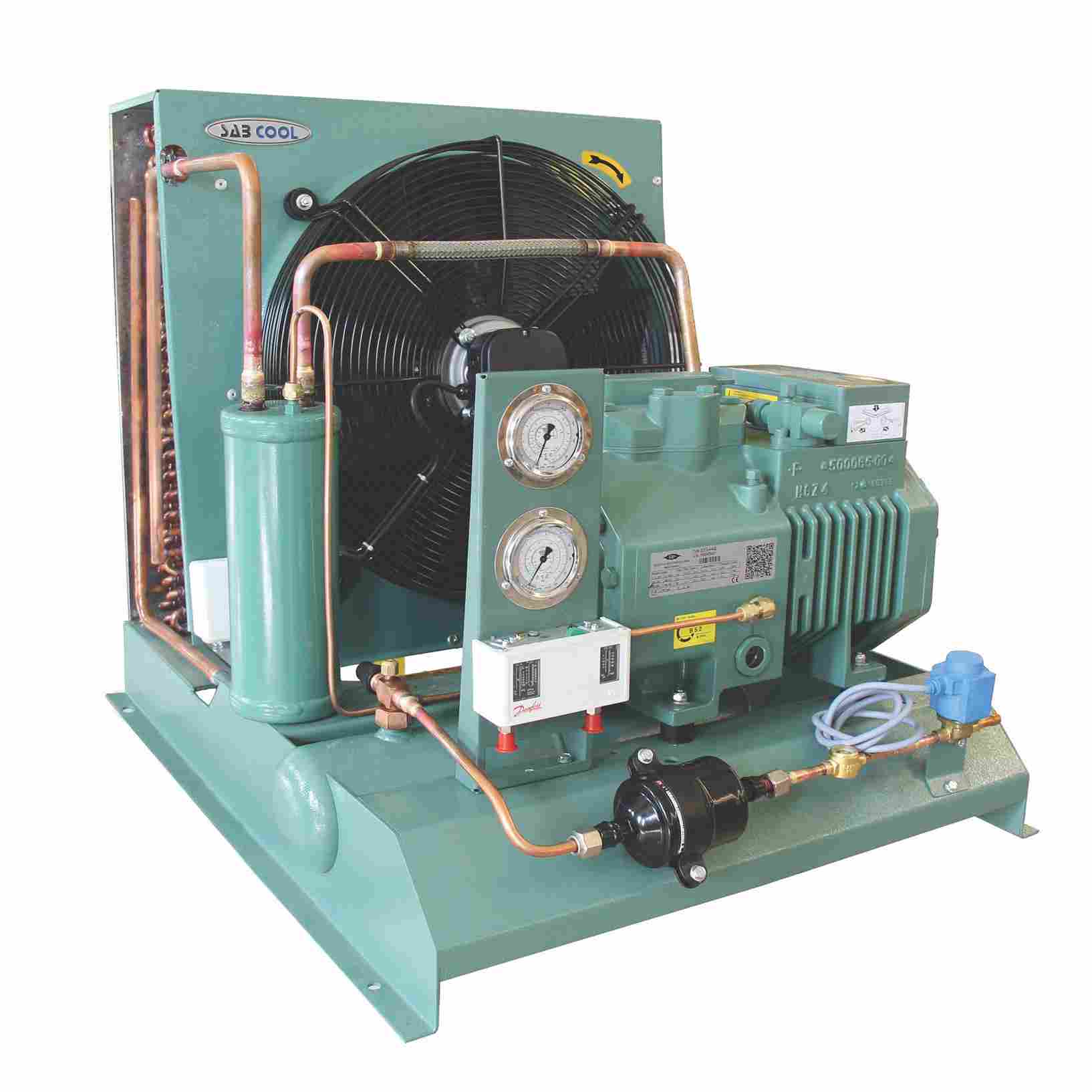

کندانسور فریونی استاتیک SR
به طور کلی تعریف کندانسور در وب سایت ویکی‌پدیا به این صورت آمده است: چگالنده یا کُندانسور (به فرانسوی: Condenseur) دستگاهی است که وظیفه خنک کردن سیال، و بیشتر تبدیل بخار به مایع را بر عهده دارد. کُندانسورها انواع مختلفی دارند و در صنایع مختلف کاربردی هستند یکی از انواع پرکاربرد آن‌ها گونه هواخنک است در صنایع برودتی(سرمایشی) استفاده می‌شود.
ویژگی‌های کندانسور فریونی استاتیک SR
- کُندانسور فریونی استاتیک SR جهت استفاده در مناطق مختلف آب و هوایی تولید می‌شود.
- طراحی ویژه بدنه جهت حفاظت از کالکتورهای ورودی و خروجی
- امکان نصب کمپرسور بیتزر Bitzer، کوپلند Copeland و رفکامپ Refcomp
- این محصول به‌عنوان کُندانسور سردخانه و چیلر کاربرد دارد، در ۳۳ مدل مختلف تولید می‌شود که بسته به شرایط کاری، فضای موجود، بار برودتی و دمای اواپراتور سردخانه یا چیلر، یکی‌از مدل‌ها باید انتخاب شود.
- در 33 مدل و محدوده کارکرد (ظرفیت اسمی) بین 9 تا 155 کیلووات تولید می‌شود.
شاسی و بدنه کندانسور SR
- پوشش صفحه فن از جنس ورق گالوانیزه رنگ آمیزی شده به روش الکترواستاتیک است.
- شاسی مقاوم رنگ آمیزی شده با قابلیت نصب کمپرسور و تجهیزات
- سطوح مناسب جهت نصب قطعات خط مایع
ریسیور کندانسور SR
- حجم استاندارد
- دارای شیر رسیور خط مایع
- تست شده با فشار 30 bar
فن کندانسور SR
- فن Axial
- محدوده کارکرد این دستگاه -40 ~ +60 درجه سانتیگراد است.
- مجهز به اورلود داخلی و کلاس حفاظتی IP 54 است.
- دارای کلاس حفاظتی
- استفاده از فن‌های 40 و 50 سانتی‌متری متناسب با ظرفیت این دستگاه
مشخصات کویل در کندانسورهای SR
- کویل پیشرفته با لوله 8/3 اینچ INNER GROOVE با فین wave آلومینیومی، امکان تولید با فین اپوکسی جهت مناطق دریایی آب شور و محیط‌های اسیدی و خورنده
- استفاده از لوله‌های مسی Inner groove در این کندانسور که به دلیل وجود شیار‌ها و برآمدگی‌ها در مسیر عبور مبرد باعث مغشوش شدن عبور جریان turbulence flow شده و همچنین سطح تبادل(مساحت داخلی لوله) بیش از 3 برابر افزایش پیدا می‌کند که نهایتا منجر به اختلاف چشمگیر تبادل حرارت نسبت به لوله‌های plane می‌شود.
- مسیر هوای عبوری از سطح کویل به ازای هر فن مجزا است؛ این امر علاوه بر افزایش استحکام کویل موجب هدایت بهتر جریان هوا می‌شود.
- شستشو و چربی گیری کامل کوئل پس از تولید
قابلیت‌های ویژه کندانسور فریونی استاتیک SR
- شارژ ازت با فشار 3 ~ 5 bar در کندانسینگ یونیت‌ها
- سازگاری با مبردهای R-22 ، R-404A ، R-134a .
- دسترسی آسان به کنترل آلات و اجزای الکتریکی جهت نصب، سرویس و نگهداری
- نصب کمپرسور و کنترل آلات، لوله کشی و سیم کشی مطابق با استانداردهای ویژه سیستمهای برودتی
نکات نصب و سرویس کندانسور فریونی استاتیک SR
- کندانسینگ یونیت باید در فضایی با تهویه مناسب قرار گیرد و مانعی در مسیر جریان هوای عبوری از یونیت وجود نداشته باشد.
- جریان هوای عبوری از کندانسور نباید مجددا سیرکوله شود.
- دمای محیط باید با دمایی که کندانسور بر مبنای آن انتخاب شده است منطبق باشد.
- جهت چرخش فن باید مطابق با جهت جریان هوا به طرف کمپرسور باشد.
- برای عملکرد بهتر یونیت، بهتر است کوئل کندانسور مرتبا تمیز شود.
- برای کاهش اتلاف انرژی و بالا بردن راندمان بهتر است خط مکش عایق شود.
- برای بهینه شدن راندمان بهتر است از High pressure برای فن‌ها استفاده شود.
